vU-RE_1034 전기전자회로 실습장비
ELECTRICAL AND ELECTRONIC TRAINER
vFEATURE

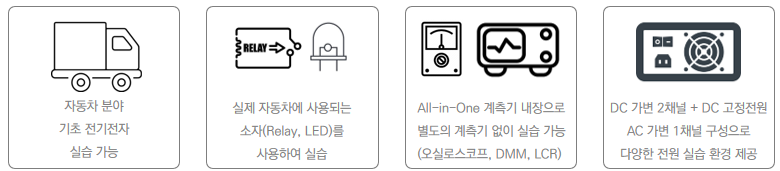

1.자동차
분야의 기초 전기전자 분야의 원리 및 회로 실습이 가능
2.자동차에서
사용하는 Relay와 Lamp를 장착하여 원리 실습 가능

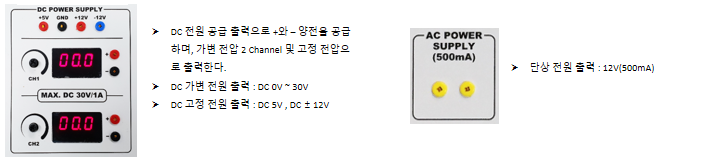

3.POWER SUPPLY는 DC가변 전원 2CH
& DC고정 전원 및 AC 단상 전원 구성으로 전기전자 실습 환경 제공
4.ALL-IN-ON 종합계측기 기본구성
- DIGITAL OSCILLOSCOPE, FUNCTION
GENERATOR, MULTIMETER, LC
METER
5.TFT LCD를 이용한 종합계측기의 상태 디스플레이 가능

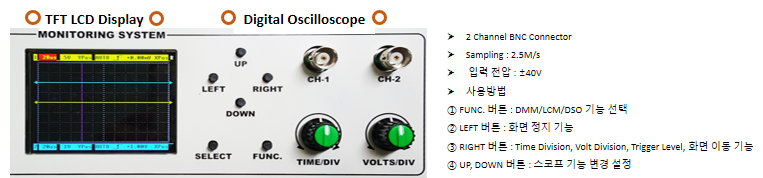

6.DIGITAL OSCILLOSCOPE
- 2CH 제공 / TFT LCD에 파형 출력
- USB 시리얼통신을 제공하여 PC에서 파형 계측, 캡쳐, 동영상
저장 /
EXCEL 데이터 저장 가능(PC
SOFTWARE 제공)

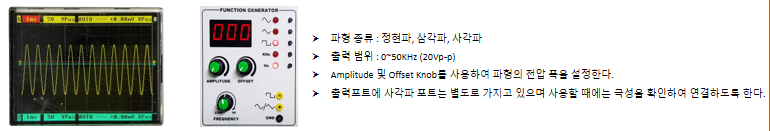

7.FUNCTION GENERATOR는 정현파, 삼각파, 사각파 구현

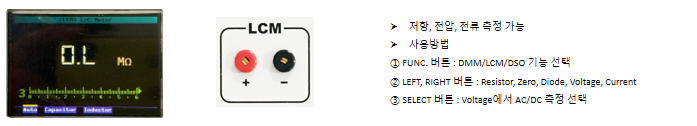

8.MULTIMETER는 AC/DC 전압 및 전류를 측정하여 TFT
LCD에 디스플레이 가능

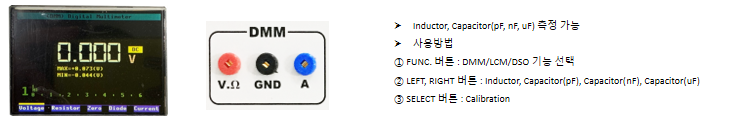

9.LC METER는 CAPACITOR, INDUCTOR의 소자 용량을 측정하고 TFT
LCD에 디스플레이 가능
10.PWM GENERATOR는 PWM 신호를 발생시켜 모터 제어 실습 가능
v제품 구성

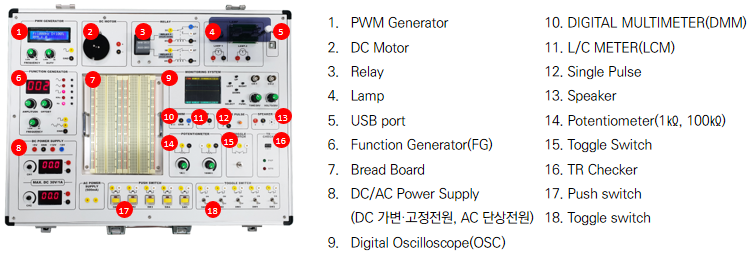

실습장비
본체
실습용

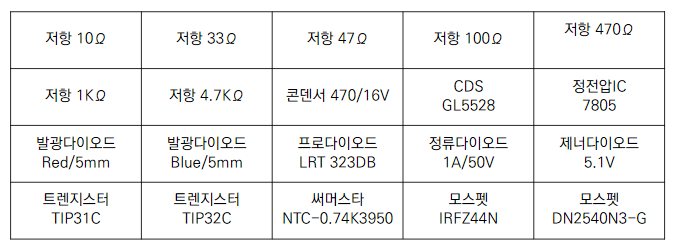

소자 구성
※
실습용 소자는 사전에 안내 없이 임의로 변경될 수 있음.
[Digital

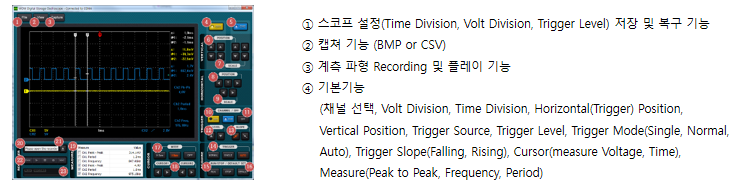

Oscilloscope PC Software]
vAll – In – One 계측기 활용
실습
Function
Generator
Digital
Multi-Meter
LCR
Meter
Power
Supply
v전기회로
구성 실습
직∙병렬
회로 실습
◎
실습
순서

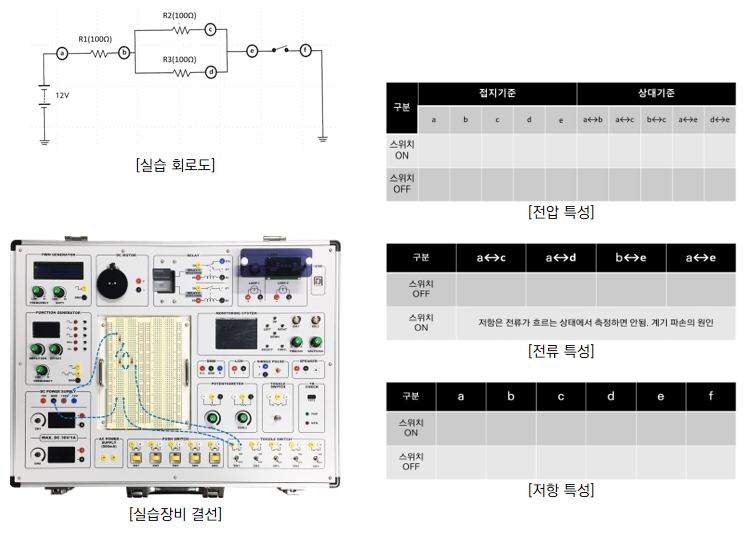

1.실습 회로도 확인
2.브레이드보드에
소자를 이용해 회로도 구성 및 장비 결선
3.실습 결과 정리

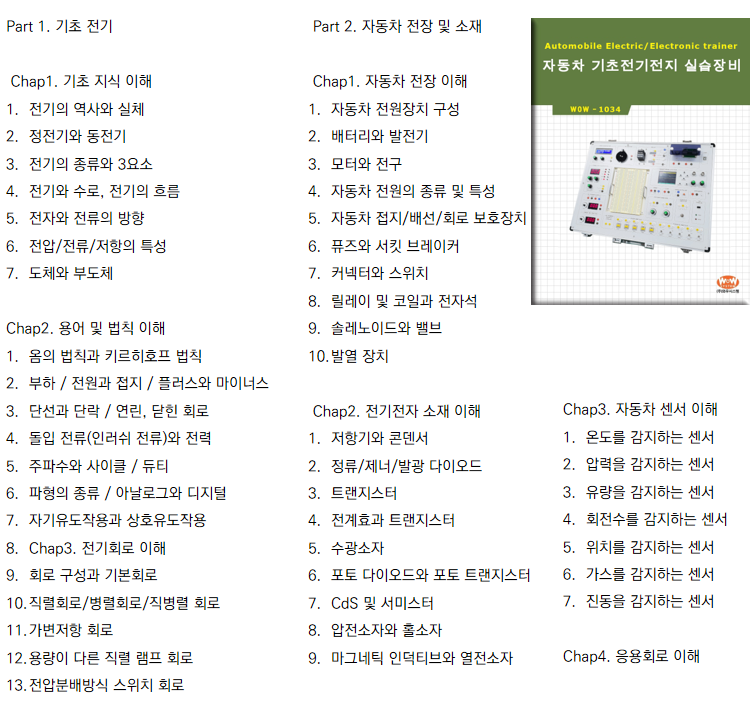

vTRAINING CONTENTS
[자동차
기초전기전자 실습장비]
|
